造世界上最安全的托博

                        HT系列空氣懸浮鼓風機介紹

8.1、 產品技術描述

原有空氣鼓風機是以齒輪加速方式使用的，它需要齒輪，軸承和潤滑系統，且機械摩擦產生有極大的能量耗損，噪音等問題。懸浮離心鼓風機解決了這些問題，它有3大核心技術：高效永磁懸浮軸承，永磁高速同步電機及變頻系統，鋁合金AL7075（航空鋁材）精密鑄造的高精度葉輪。

懸浮離心鼓風機，不需要齒輪箱增速器及聯軸器，由高速電機直接驅動，而電機采用變頻器來調速。鼓風機葉輪直接與電機結合，而軸被懸浮于主動式空氣軸承控制器上。因?yàn)闆]有物理接觸和無需潤滑油系統，所以 空氣懸浮離心鼓風機具有高效，節能，低噪音，運行可靠和長期無需維修保養的特點。

懸浮離心鼓風機采用一體化緊湊型設計。葉輪，高速電機，變頻器，空氣軸承及其控制系統配有CPU微處理器的控制面板集于一體，提高了安裝，操作的便利性。為客戶大大節省能源和日常維護費用，提供清潔的作業環境。所以具有技術先進，性能可靠，結構簡單，體積小，節約能源，維護方便等特點。
8.1.1. 節能高效

懸浮離心鼓風機使用了永磁鐵軸承，直聯技術，高效葉輪，高速電機，無額外的摩擦。鼓風機根據輸出的（風量可調范圍45%-100%）自動調整電機功率的消耗，保持設備運行的高效率。
8.1.2. 無振動，低噪音
采用永磁鐵懸浮軸承及直聯技術，無振動產生，鼓風機不需要設置隔音裝置；設備重量輕，不需設置特別基礎，安裝布置簡單靈活。

8.1.3. 無潤滑油
鼓風機采用了永磁鐵懸浮軸承技術，系統不需要潤滑油系統，向電子，醫藥，食品等特殊行業提供干凈的空氣?？諝廨S承使用溫度達到600度，油性軸承系統的所有弊端已成功解決。
8.1.4.無保養
沒有傳統鼓風機所必需齒輪箱及油性軸承，我們所采用的一系列高新技術葉輪與電機不使用聯軸器，直接連接，智能控制系統，關鍵部件采用AL7075（航空鋁材）這些技術保證了設備是無保養的，降低了用戶的維護成本，提高供氣系統運行的穩定性。
8.1.5.運轉控制便利
可在個人電腦上對鼓風機轉數，壓力，溫度，流量等進行自檢并定壓運轉，負荷/無負荷運轉，超負荷控制，通過防喘振控制等實現無人操作。鼓風機通過調整葉輪的轉數調節流量。根據吸入空氣的溫度和壓力變化，調整轉數可以輕易的調節流量?？梢宰詣?dòng)和手動調整流量。
8.1.6.設備安裝空間小

鼓風機設備重量輕，設備尺寸小，安裝簡便，可以大量地節省用戶的建筑及輔助電氣控制系統投資。

8.2、安斯托博空氣懸浮離心鼓風機構造

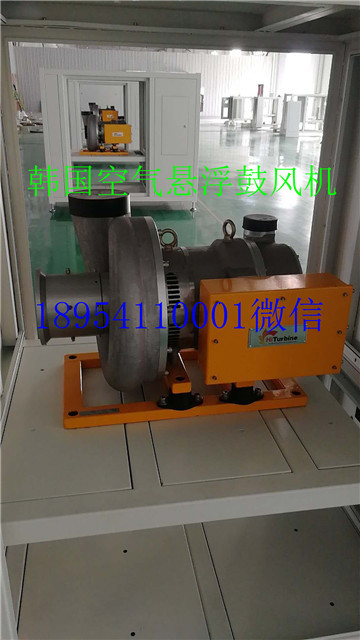

鼓風機是由離心渦輪鼓風機，永磁無刷同步電機，變頻系統，就地控制器等構成的，內含裝置結構如下：

8.2.1.高精度葉輪

葉輪選用AL7075（航空鋁材料），由Lost-wax 工法精密鑄造制作而成的，并經過嚴格的測試。葉輪與電動機采用直聯方式連接。

 1.1 素材：AL7075（高強度航空鋁材）具有優秀的耐磨、抗變形能力。
 2.1 連接方式: 葉輪與電動機采用直聯方式連接；
 3.1軸使用鈦金屬材料，葉輪效率可達92%；
 4.1葉輪使用壽命達30年以上。

8.2.2無油空氣懸浮軸承
   空氣懸浮軸承主要包括徑向軸承以及止推軸承等部件。啟動前回轉軸和軸承之間有物理性的接觸，啟動時回轉軸和軸承相對運動，以形成流體動力場，在徑向軸承內此流體動力形成浮揚力。該浮揚力使回轉軸處于懸浮狀態而達到回轉自如的目的。這種軸承與傳統的滾珠軸承不同，運行時回轉軸和軸承之間沒有物理接觸點，所以無需潤滑油，能量損耗極低，效率極高，適用于多種工作環境。這種技術可以應用于轉速高達100,000 rpm的大功率高轉速機械。經過嚴格測試，表明該軸承的啟動次數可達到20,000次以上，完全符合設計以及實際應用要求。

8.2.3永磁高速電機（PMSM）

高效率永磁高速電機

Permanent Magnet Motor

永磁高速電機效率可高達95%以上，同時擁有良好的冷卻效果，我社利用15年的永磁電機的開發技術設計出了世界上獨家技術的2段式風冷卻電機技術High-Speed PM Motor。

8.2.4變頻系統

 采用專業生產廠家的變頻器 性能穩定

 Inverter變頻器分體: 200m范圍之內可連接

 可以利用HZ操作高速旋轉

 具有精準的變頻控制性能

 8.2.5.無線通信服務技術

世界上第一臺空氣懸浮鼓風機用無線通信服務系統，H系列除了配有主控制系統之外還配有全球無線通信售后服務系統，該系統通過無線通信技術將現場運行中的機械狀態信息各種數據，包括轉速、溫度、壓力、流量、功率等， 時刻傳輸?shù)街圃焐炭偛?，制造商通過該系統信息對運行中的狀態進行時刻分析及提供安全遠程服務，用戶達到無人化值守。

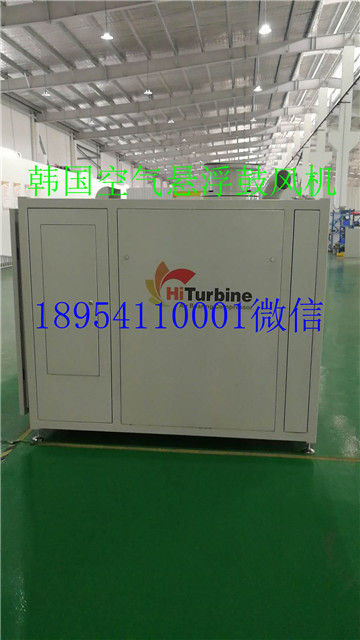

8.2.6. 外箱

外箱亮麗、美觀，并具有防腐、防塵并起到支撐保護內部裝置的作用。

8.2.7.日常保養

- 2層式過濾棉- 利用Medium Filter過濾

除灰率上升 95%以上
-便捷的交換方式
