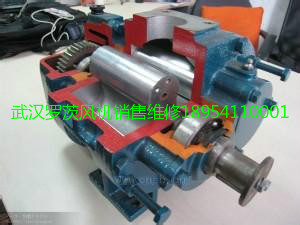

羅茨風機隔音罩穿孔板的吸聲原理是亥姆霍茲共振理論, 聲波傳到共振器時,小孔頸中的氣體在聲波壓力下往返運動,運動氣體具有一定質量，它抗拒運動速度的變化。聲波進入小孔時，因?yàn)榭妆诘哪Σ梁妥枘?，使部分聲能轉化為熱能而消耗。分析噪聲數據可以看出，風機噪聲分為較明顯的低、中、高頻段,多孔吸聲材料對于中高頻噪聲的吸收較好，因此可以利用穿孔板的亥姆霍茲共振原理吸收或減弱中低頻噪聲。

穿孔板采用穿孔鍍鋅鋼板，在孔徑 5mm，板厚度t= 0.5mm,板后空氣層厚度D = 95mm時，穿孔板共振頻率和穿孔率有如圖所示關系，可以看出，穿孔率越小，共振頻率越 低，穿孔率越大,共振頻率越高，類似于拋物線關系。

風機的中頻噪聲主要集中在1100Hz附近, 由于當穿孔板的穿孔率大于20%時,不論穿孔 以何種幾何張狀排列，其聲質量都很小，其聲學 作用降低，它已不起共振吸聲作用，而主要起護 面或罩面作用，這時所保護的吸聲材料層是整個吸聲結構的主體。文獻[11]中，也說明穿 孔板后面的材料的吸聲系數一般隨穿孔率的提 高而上升，但是當穿孔率大于20%時,穿孔板的吸聲性能將下降。

圖 穿孔板排列方式

選擇穿孔板穿孔率為20%，圓孔排列為三角形排列方式，孔徑為5mm的穿孔板進行設計,由式fr=c/2π(p/Lk*D)1/2計算得到穿孔板共振頻率為974Hz,較能滿足要求。圖為穿孔板穿孔排列方式。
