葉輪

　　葉輪是懸臂式設計，位于軸的自由端。根據壓縮機的設計，使用半開式或封閉式葉輪。對于較低的壓升，即相對于較低的葉端速度，使用封閉式葉輪，由于封閉式葉輪具有陡峭的特性曲線。葉輪能夠被精確的銑制，或是焊接設計。經常采用既抗腐蝕又能達到強度要求的雙相不銹鋼材質，也可使用其他CrNi合金鋼和特殊材質如鈦合金。

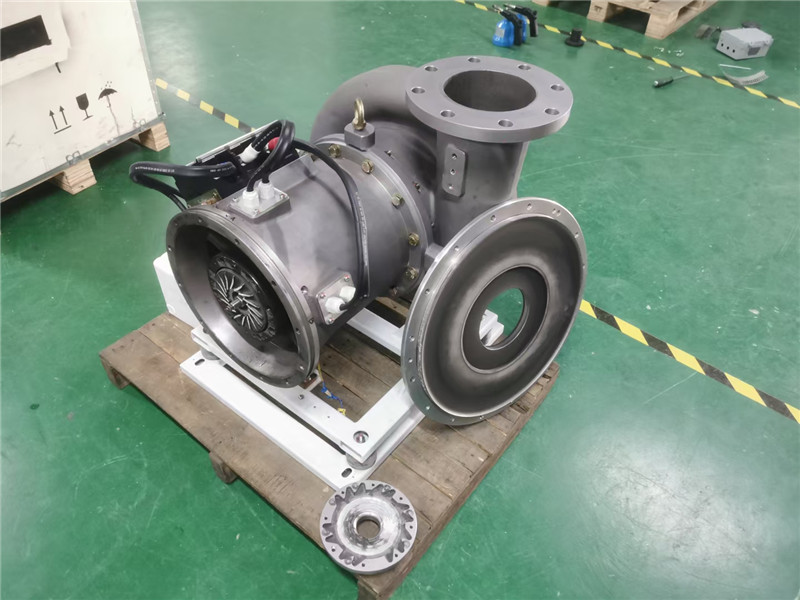

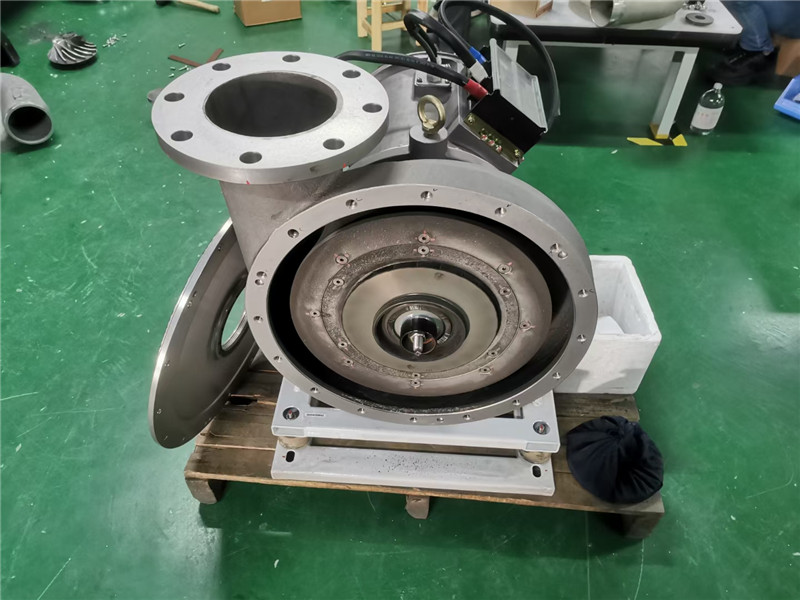

　　蝸殼

　　被加速了的氣體離開葉輪后流入蝸殼和管式擴散器，流速降低，高的動能轉化為靜壓。離心壓縮機殼體大多由CrNi合金鋼鑄造或焊接而成，殼體厚度和外部補強件的尺寸選擇要注意不能超過容許形變，這對真空條件下的操作尤為重要。

　　齒輪箱

　　壓縮機的斜齒輪是整合在壓縮機內的。因此，在齒輪和壓縮機軸之間不需要連軸節。止推環位于高速小齒輪軸上。這些止推環將殘余的軸向推力傳送給低速主軸。

　　軸承和潤滑系統

　　離心壓縮機的軸承必須確保穩定、無振動的運轉條件，以承受小齒輪軸的高速轉動。因此，徑向傾斜油墊軸承可用于高速小齒輪軸，齒輪的輪軸在多面液體動壓軸承上運轉，推力軸承承受剩余的軸向推力。

　　軸承由加壓油潤滑。為此，安裝了一個標準化的潤滑系統，它由油箱、主油泵、輔助油泵、濾油器、油冷器組成。

　　驅動設備

　　各種不同類型的原動機能夠用于驅動蒸汽壓縮機。對于每種工況，驅動裝置在其效率和可用動力類型的基礎上進行選擇。通常使用電動機作為驅動裝置，電動機具有相當?shù)膬?yōu)勢是由于其標準化的防護類型和尺寸，較低的功率/重量比、功率/體積比、價格/性能比，以及最低的維護要求。

　　可以使用兩種類型的三相異步電動機：低壓電機和高壓電機。通常在400V或690V電壓供電情況下，低壓電機能夠分別在630 kW或1,250 kW功率下運轉。高壓電機和變頻器能夠用于功率高達約6,000 kW的情況。三相異步電動機可以使用變頻器在可變轉速下運轉。

　　如果廢蒸汽能夠得以回收利用，變速蒸汽渦輪機用作壓縮機的原動機也是可取的。在此情況下，雖然單級蒸汽渦輪機的效率比較低，但若是出于價格原因考慮，這一點就變得比較次要。

　　監測與安全設備

為發現壓縮機工作中出現的異常情況、提供設備損耗預警并防止設備的機械損傷，需要許多監測和安全設備。通常包括以下內容：

　　-葉輪轉速

　　-振動監測

　　-油箱液位

　　-油泵

　　-油冷器

　　-濾油器壓差

　　-油的流量

　　-軸承溫度

　　-電機線圈溫度

　　-電動機軸承溫度

　　-壓縮機殼體溫度

　　-軸的軸向位移指示器

　　-冷凝水排放

　　-離心壓縮機的喘振防護

　　壓縮機的控制

　　通常由機械蒸汽壓縮器加熱的蒸發裝置可以在一定范圍內穩定操作，即例如質量流量、壓力、溫度等參數隨時間波動。經常希望蒸發量能在較大范圍內變化（即部分負荷操作），因此必須改變不同的加熱速率。設備的處理能力的變化是通過改變溫度或壓力分布曲線來實現的。壓縮機的設計必須考慮設備性能的這些變化與設計任務的平衡。設備的操作性能用所謂的設備特性曲線或性能曲線來描述，它反應了必需的飽和蒸汽溫升與吸入蒸汽質量流量之間的關系。設備的操作性能在很大程度上應通過試驗來決定，或者至少應該被估計出來。為了蒸汽再壓縮機設備的最優化操作，蒸發器和壓縮機的特性曲線必須相符。
